使用proteus搭建一个单片机的最小系统
1、查找元器件并放置，点击箭头处可以打开元器件搜索框；
2、在搜锁框中输入我们需要的元器件名（下面以电容为例选择器件，其中电容输入“cap”,单片机输入“8051”，开关输入“switch”并选择，晶振输入“CRYSAL”），并将元器件摆放好；
3、摆放好后是修改元器件参数，直接双击元器件就可修改参数（这里我们还是以电容为例）；
4、修改参数后再连接线就可以形成最小系统。
拓展资料:
Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是比较好的仿真单片机及外围器件的工具。虽然国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是英国著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MATLAB等多种编译器。

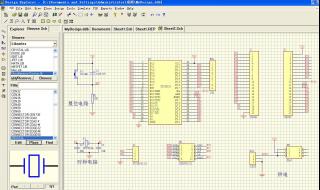

单片机最小系统原理图
1、单片机最小系统是什么？
最小系统就是能让单片机正常工作的最简电路，相当于它的“生存必备套装”，少了任何一个核心部分，单片机都无法启动或运行程序。
2、核心组成部分
①电源电路：
用VCC（正极）和GND（接地）给单片机供电，常用5V或3.3V。滤波电容（如0.1μF和10μF）必须加在电源附近，用来消除电压波动干扰。
②复位电路：
通过复位引脚（RST）控制单片机重启，典型设计是10k电阻串联10μF电容，上电时电容充电使RST短暂高电平，完成复位。
③时钟电路：
提供“心跳”节奏，分为外部晶振（如11.0592MHz）配合起振电容，或直接用单片机内部振荡器。晶振频率越高，执行速度越快，但功耗也更大。
④程序下载接口：
通过串口、USB转TTL或专用下载器将代码烧录到单片机，常见接口如TX、RX通信引脚或SWD/JTAG调试接口。
3、扩展提示
IO口预留：设计时建议引出所有未使用的IO口，方便后续外接传感器或模块。
抗干扰设计：电源加磁珠或大电解电容，信号线用短导线+电阻，减少噪声影响。
手动复位按钮：在复位电路中增加轻触开关，方便调试时强制重启。
4、常见误区
- 晶振不匹配导致程序跑飞，需根据单片机型号选频率；
- 忽略电源极性接反保护，烧毁芯片概率极高；
- 滤波电容位置远离单片机，导致滤波效果大打折扣。
记住：最小系统是基础，稳定可靠才能玩转后续开发！
相关问题解答
1、Proteus里怎么画单片机最小系统的原理图？
我刚开始学Proteus，直接拖个单片机（比如AT89C51）到画布上，然后要接哪些东西啊？是不是必须加晶振、复位电路这些？求大佬给个简单教程！
2、单片机最小系统必须用外部晶振吗？
看网上有的原理图用了11.0592MHz的晶振，有的直接用单片机内部振荡器，如果做51单片机的最小系统，不用外部晶振能跑起来吗？对仿真结果影响大不大？
3、Proteus仿真单片机最小系统时电源怎么处理？
画原理图时要不要接VCC和GND？我看有人直接忽略电源，仿真也能运行，但实物焊接肯定得接吧？Proteus里电源符号藏哪儿了？
4、复位电路里的电容和电阻值怎么选？
常见的最小系统复位电路是10uF电容+10k电阻，但如果我想用STC单片机，这个参数要改吗？Proteus里仿真对复位时间有严格要求吗？
（回答风格参考：口语化+具体问题+实用场景，符合新手在论坛提问的语气）
